把另一个USB利用起来
【原创】阅读
人次
2002年01月27日18:28

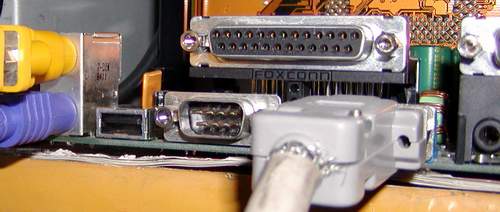

近日，由于我们站上的一台主机有变动，所以又重新装了一台机器。这台机器用的主板是一块从国外的品牌机里拆出来的拆机货，所以它只有一个USB口并且主板上其他地方也没有再提供我们常见的扩展口。
这如果对于现在还没有USB设备或者是USB设备不多的朋友可能没有什么，不过对于我们就不同了。像是USB的鼠标、键盘、移动硬盘和数码相机等等一堆的东西都是USB接口的。键盘和鼠标我们倒是可以找到普通的，这个问题解决了。但是移动硬盘和数码相机就没办法了，在使用中我们不得不频、烦的拔插切换来解决这个问题。但这终究不是办法，难道我们就没有别的办法不成？
经过一番观察，终于发现了一线希望。大家请看－

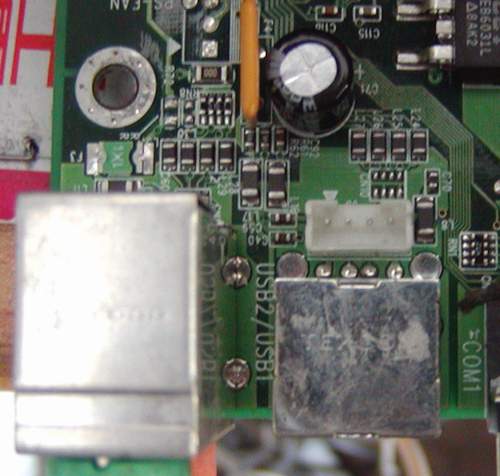

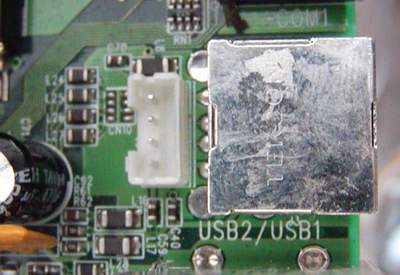

 原来这块主板上应该是有第二个USB接口的，但是不知道是什么原因给省掉了。不过还好，厂方在主板上留了一个USB的插座。不过有点特别的是他用的是我们一般在声卡上能够见到的那种。既然找到了希望，那就把它变成现实吧。

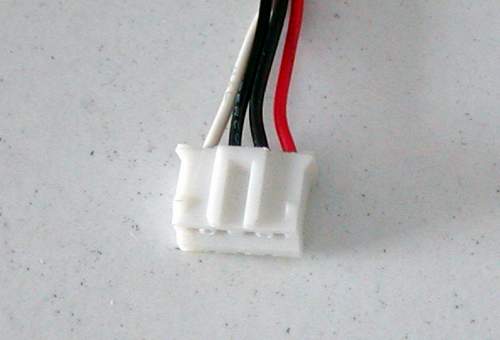

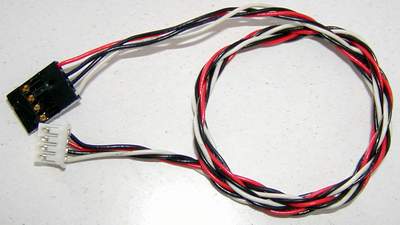

这是我们找来的一条CD音频线，不过由于针脚的定义不同，这条线还不能使用，需要把线在重新调一下。下面是调好后的线。
这样，与主板上对应起来红线是5V电源，白线是地线，两条黑线是Data。线的另一端也按相同顺序排列。线做好了，这只是第一步。还得找一个USB扩展板，这也不成问题。

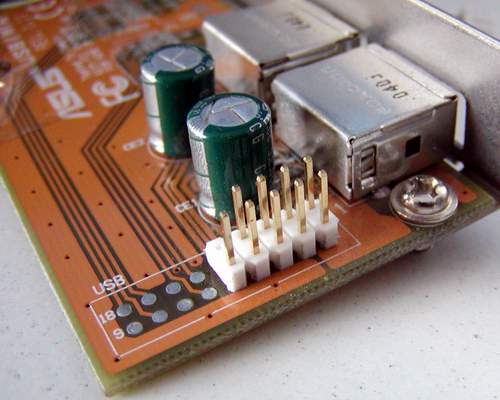

下面的图是扩展板上的插针，经验证最右面并列的两根针是5V，最左并列的两个是地线，中间的四个针是数据线；单独的是空针。既然明确了，就好办了。

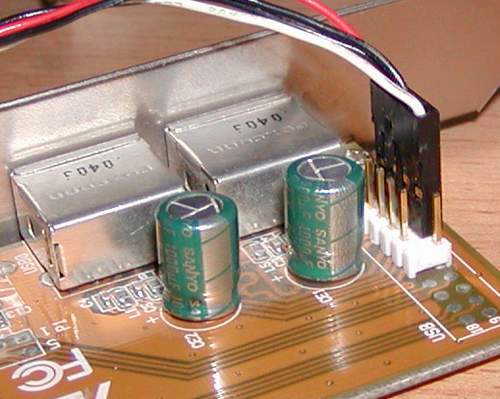

 就这么简单的一插，一切OK。
接到主板上试了一下，发现只有一个能用，不爽。于是我又在卡上做了一点手脚。

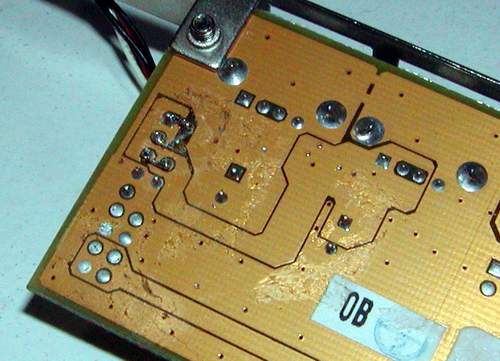

 就这么，把两边的对应针脚给连起来，是否两个口上能同时使用两个USB设备呢？插到主板上一试，失败！只能接一个口，两个口接上的话都不能用。后来我又换了几种连接方法，都以失败告终。不过，现在我使用这块扩展板的时候再也不用考虑哪个是能用的了。再加上原来主板上带的那个，基本够用了，虽然有时还不免要切换一下，但是我利用另一个接口的目的总是达到了。并且还验证了一下通过简单的连接是不能实现普通的USB扩展的。
最后还有一点，就是前面已经介绍了各个针脚的定义，既然已经知道了电源的接法，并且电源是5V的，而我们的电源输出里也有5V的（硬盘电源插头里的那条红线），那么我们就可以把USB的5V改由电源提供。这在使用耗电较大的设备引起供电不足时会有很大的帮助，不过这是后话，在以后的一个改造中大家将见到改造的实例。
