大树底下好乘凉——ASUS P4B-M主板测试报告(上）
【原创】阅读
人次
2001年09月24日21:19
【文章简介】
从这块主板的名字当中就可以看出这块主板使用的是 Micro-ATX 的结构设计， 名称当中的 M 代表的就是 Micro-ATX 的意思... (2374 字) |

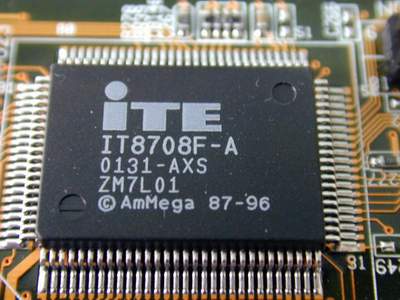

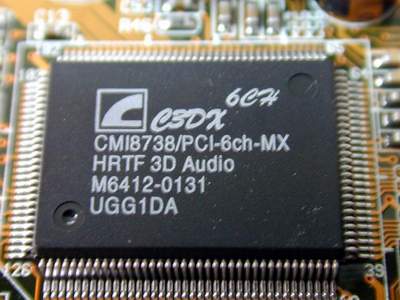

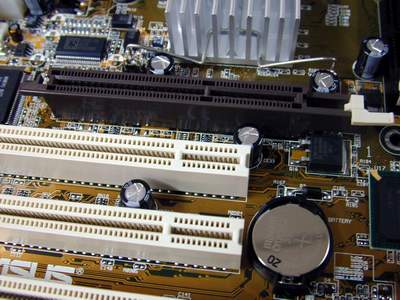

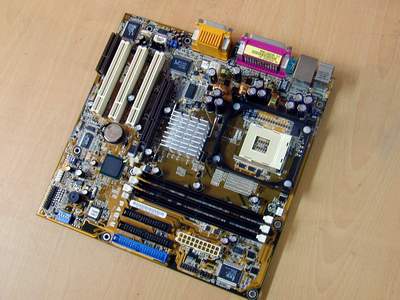

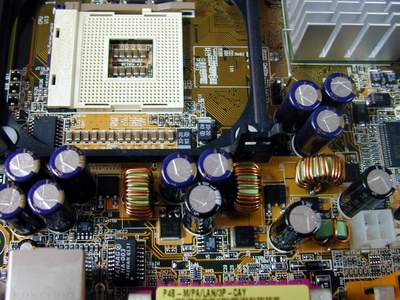

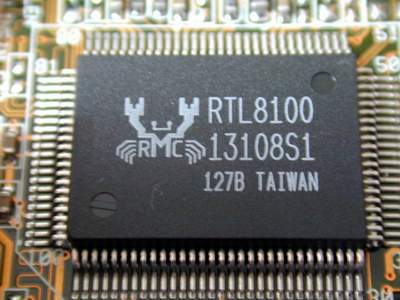

现在众多一线厂商已经跟随INTEL的大旗纷纷推出了自己品牌的INTEL 845芯片组的主板，这其中当然少不了会有华硕。与华硕以往产品的风格相同，华硕人在这款产品当中加入了许多独特的设计方案，在我们拿到的这款使用INTEL 845芯片组的主板当中，华硕不仅仅跟随了INTEL的公版设计风格，同时在这款产品当中加入了许多新鲜实用的功能，下面就让我们来仔细观察一下这块主板。   从这块主板的名字当中就可以看出这块主板使用的是Micro-ATX的结构设计，名称当中的M代表的就是Micro-ATX的意思，与同样使用INTEL 845芯片组同事采用标准ATX设计结构的P4B主板不同，这块主板的主要消费群是品牌机制造厂商和那些对主板的集成度要求很高的用户，出于对这些用户的考虑，这块主板上提供了3个PCI插槽、一个AGP 4X插槽、3个DIMM槽和一个CNR插槽，最大支持3GB容量的PC100或PC133规格的SDRAM，在目前SDRAM价格大幅度下跌的情况下使用这样的廉价解决方案成为了很多用户的选择。虽然CNR插槽在目前看来并没有多大的用处，不过毕竟使用这个插槽可以给用户提供一个廉价的MODEM设备，出于这点，这块主板上并没有省略掉这个插槽。在版面印刷问题上，这款主板依然使用华硕传统的金黄色PCB版面印刷，给人的感觉依然是那么高贵不凡。整块主板布局合理，走线清晰，在用料和做工上更是没什么好挑剔的。由于使用的是Micro-ATX结构设计，使得整块主板的设计十分紧凑，不过却没有因此而给人感觉有丝毫凌乱之感。这块主板将IDE接口和软驱接口设计在了电源接口的旁边，靠近主板的边缘地带，并且安排了一起，这样就不会有接线妨碍别的配件的事情发生。 与其它的845芯片组的主板不同，这块主板上提供了Realtek 10/100M自适应的网卡，这样的设计可以为很多用户节省一部分资金。同时，这块主板上也提供了板载的声卡，不过并不是效果不好而且还侵占系统资源的AC97软声卡，这款主板所提供的是使用CMI8738芯片的6声道声卡，这样的做法即可以满足没有声卡的用户的需求，又可以免去人们忍受效果不好的AC97软声卡所带来的痛苦。同时，这块主板上预留了SPDIF输出接口，这样如果加上带解码器的音箱就可以感受DVD所带来的音效震撼。 在这块主板上还提供了一些其它的功能，比如硬件监控芯片所支持的语音诊断功能可以支持用户自行定义各种故障的报警声音，并且还可以支持多国语言诊断声音。同时，如果采用主板上提供的独特技术还可以加速对记忆卡的读取速度，这其中包括CF卡、SM卡和SONY的记忆棒等多种设备。 这块主板在电源方面也有着独特的设计，主板上除了提供标准的ATX电源接口之外，还提供了4针的AUX电源接口，不过如果用户使用的显卡没有对供电要求过高的话，完全可以不用那个AUX电源接口。就目前常见的显卡来讲，能够用得到这个辅助电源的并不多，所以在大多数情况下都可以仅使用标准ATX电源接口就可以正常使用，这样，就不用将电源升级到符合ATX 2.03标准的ATX电源，又可以剩下一笔资金。 下面让我们来看看这块主板的一些细节情况，首先是主板上的电源供应部分的情况，一块主板的性能如何、稳定与否跟电源供应电路是有着很大的关系的。  图片当中可以看到这块主板在供电部分采用的是CPU、内存和显卡三相单独供电的方式，这样的做法在目前在使用AMD处理器主板上很常见，这种做法的好处就是能够最大限度的给CPU、内存和显卡最干净的电源供应，并且发挥最好的稳定性能。  这个是CPU插槽部分的情况，INTEL的478针脚的P4 CPU设计的十分小巧，不过为了确保CPU的散热INTEL依然给它装了一个很大的散热器，所以即便是CPU的风扇停止转动，只依靠这个巨大的散热片也不会有太大的问题。而且，由于散热片的体积非常大，所以INTEL提供了一个用来固定散热片的卡子，就图片当中那个黑色的塑料卡子，正确的实用固定卡子之后，CPU的风扇就会牢固的固定在插座上，即使翻天覆地也不会掉下来。  从这个图片当中这块主板可以看到在AGP 4X插槽末尾处提供了用来固定AGP显卡的卡子，这样就能够避免显卡固定不牢靠引起故障的情况发生。  同华硕以往的产品相同，这块主板上也提供了DIP开关，可以通过这个来对CPU工作的外频进行设定，不过，如果用户不习惯这种调节方式也可通过进入BIOS来设定的方式来解决。在BIOS当中还可以进行对CPU的核心电压的调节的操作，电压的调节是以0.05V为间距进行调节的，不仅如此，还可以对SDRAM的电压进行调节，这些都是超频的时候必不可少的。在CPU外频的调节方面，这块主板所支持的CPU外频范围从100MHz到200MHz以1MHz为单位进行递增。图片上端那个黑色的东东就是主板提供的蜂鸣器。  这个是主板上集成的Realtek 10/100M自适应网卡芯片，这样的设计可以为很多用户节省许多成本，这个网卡是10/100M自适应的，如果单买这样一个网卡最少还要小100块钱，能省则省。  这个印着ASUS标志的芯片就是华硕自行研发的用来进行系统监视的芯片，它能够提供对系统风扇和系统温度的监控，在别的品牌的主板上是看不到这个芯片的。  这个是主板上的用来监控系统I/O的芯片，在某些主板上使用的WINBOND的芯片，这款主板使用的是ITE的芯片。  上面这个家伙就是主板上提供的CMI8738的6声道声卡的主芯片啦，上面写得很清楚，6声道。

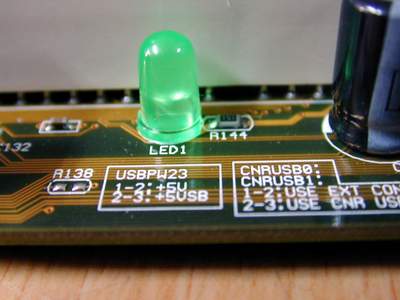

最后这个东东是主板上提供的主板电源指示灯，它可以提醒用户主板是否已供电，从而避免在带电情况下插拔设备引起设备损坏的情况发生。 [未完代续]
