中庸之道-泰铭3SLAP主板
【原创】阅读
人次
2001年08月14日09:32
【文章简介】
泰铭联合FASTFAME一口气推出了采用两款分别采用I815E和I815EP芯片组的主板3SLAE2和3SLAP,我们今天的主要测试对象就是基于Intel 815ep芯片组的3SLAP主板... (2739 字) |

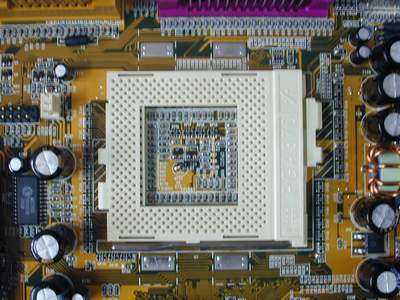

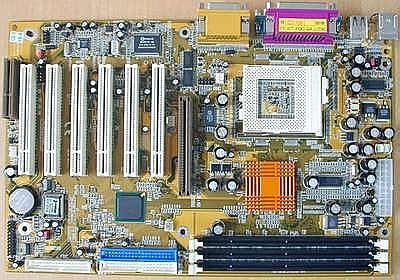

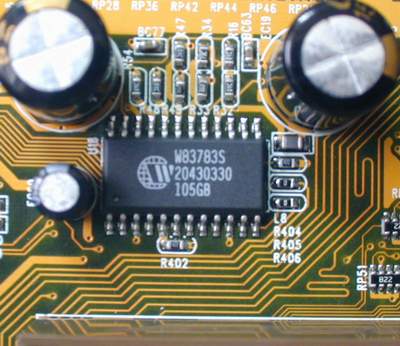

今日的装机市场上,无疑是Intel与AMD两强争霸的局面。Intel以其强大的技术实力抵挡住了AMD一轮轮咄咄逼人的攻势,凭借良好的性能、极佳的稳定性与兼容性占领了PC机市场的半壁江山。 新推出Pentium III和Celeorn II在性能上很多方面确实可圈可点,但在与之相配的主板芯片组方面,老旧的BX早已显出力不从心,而在这期间Intel推出的几款的芯片组都因为这种那种的原因而失败了,从而出现了Intel没有以自己的CPU合适的芯片组来配合自己的CPU尴尬局面。好在后来Intel推出了新款的I815/E系列芯片组,性能也算不错,只是内建显示单元只能应付一般的办公环境下的应用,对于想得到一个好的显示效果的用户来说必须购买一块外接的显示卡,这无疑增加了用户的成本。面对此种情况Intel又及时推出了I815EP来解决这个问题,除了去掉了鸡肋--I752显示模块以外它和原来的I815E芯片组几乎没有任何区别:一样都支持AGP 4X,133MHz的前端系统总线和最大512M的PC-133内存。 泰铭(国际)股份有限公司的亲密合作伙伴----FASTFAME公司,台湾著名板卡厂商在内地恐怕并不为大家所熟悉,这主要是由于他长期活跃于OEM市场的原因,要知道在OEM界它可是鼎鼎大名,许多知名主机板商和电脑厂商都是它的主要客户,从幕后走上前台当然要一展身手,此次泰铭联合FASTFAME一口气推出了采用两款分别采用I815E和I815EP芯片组的主板3SLAE2和3SLAP。我们今天的主要测试对象就是基于Intel 815ep芯片组的3SLAP主板。  采用了4层金黄色的PCB基板,标准ATX 结构,随说不上是考究的用料,但也称不上偷工减料。所有的I/O接口都采用著名的大厂CONSER的产品,主板的四角和背面的焊点等细微之处都经过处理,所有连接器均符合 PC99 规范,用不同的颜色标示,即使初次使用的用户也不会搞错。3SLAP为用户提供了6条PCI插槽、1个CNR插槽和一条AGP 4X插槽,拥有良好的扩展性。他们都采用了3条DIMM插槽,最多可支持512MB的PC-100或者PC-133内存,同时还具有异步系统总线和内存时钟调节能力, 这对用户的超频非常实用。CNR 插槽可以以低廉的价格扩展至6声道声卡、MODEM 卡以及10/100M网卡等多种设备;支持4个USB设备,这在USB迅速普及的今天无疑显得想当实用,只不过在主板盒中并没有找到赠送的USB扩展线,不知是不是厂商送测产品时把这个东东忘掉了。两个Bus Master IDE 连接槽,最多可支持4个Ultra DMA66/100 驱动器。另外,这款主板上还集成了AC-97声卡,采用ALC-100 Codec 芯片效果也说得过去,要求更高得用户完全可以把它屏蔽掉。 大家都知道现在的高速CPU发热量都相当惊人,为了保证它的正常运行用户通常需要安装大型的散热片,这款主板在设计上显然充分考虑到了这一点,在CPU的附近预留了广阔的空间,就算安装硕大涡轮风扇也不费吹灰之力,而且更利于散热。  内存插槽与AGP插槽过于靠近使得显卡安装后内存不易拔插也是一种常见的问题,但这显然不会发生在3SLAP身上。电源插槽设计的位置也不错,在安装过程中电源连线没有通过其它设备,从而使整个安装过程非常顺利。 这款主板采用了4层PCB基板,在CPU周围分布着很多的小滤波电容,这有别于某些主板采用夸张的大容量电容设计,电流信号经过这些可以忍受105℃高温的1500Μf的电容的层层过滤同样可以达到相当高的电流信号纯净度,从技术角度来看Intel技术白皮书上推荐的主板电容分布方式并不是像磐英、微星部分产品那样采用"大电容,孤零零"的方式,而是这种小而密集的分布方式。不过这种分布方式也有缺点,在安装处理器散热风扇的时候要比较小心以免发生误伤事件。在AGP插槽右方我们看到有两个MOSFET管。  这种设计我们只在某些高档主板上才略有所见,MOSFET管的作用是单独为AGP插槽供电。我们知道现在很多高档显卡同样也是耗电大户,如果只靠AGP总线供电很难保证运行稳定,为AGP插槽的单独供电无疑可以增加显示卡的稳定性和可超性。频率发生器的作用是为主板提供工作的基频,3SLAP采用的是ICS-94201DF超级频率发生器,它可以产生从66-166MHz的外频,并可以实现逐M调整。Winbond W83783超级I/O芯片具有详尽的硬件监测功能还提供了IR红外接口以及网络唤醒等功能。三组可测速风扇接口,使用户对风扇运行状况了如指掌;CPU插座下方还内置了探温头,配合BIOS提供的高温报警、高温自动关机功能。3SLAP提供了2Mbit容量的BIOS,大容量BIOS可以提供更多的功能、更详细的设置为用户带来便利;高级用户完全可以通过调整这些参数发挥机器最大效能,当然初级用户也不必担心,只需把置于系统的默认值即可很好的工作了。 超频恐怕是这两年来被DIYERS谈论最多的话题,强大的超频能力也是评判主板主板好坏的重要因数。3SLAP自然也顺应了这股潮流为用户提供了强大的超频功能。ICS-94201DF超级频率发生器最高提供了166MHz的外频,并且可以逐M调节;虽然有些主板号称提供了最高达250MHz的外频,但显然没有CPU能经得住如此的考验。在主板的BIOS中用户可以直接输入你所希望的得到的外频,十分的方便;在主板附带的光盘中我们发现了一个名为"EVC"的软件,这其实是泰铭特有的超频软件,同微星鼎鼎大名Fuzzy Logic3一样,用户可以在WINODWS直接改变CPU的外频而无需对BIOS或者硬件设置进行任何更改,贴心的设计使得即使超频失败只需重新启动一切就会恢复原样,完全避免了像BIOS放电之类的复杂操作。超频成功与否在很多时候不单单取决于CPU和主板的好坏,外围板卡能否正常工作于非标准外频下也是因素之一,在这两款主板的BIOS中我们可以详细察看到当前的FSB、AGP、PCI以及SDROM的工作频率,为分析超频失败的原因提供了重要依据。 在打开包装后我们发现了两张光盘,一张是主板的驱动程序;另一张则包含了BIOS刷新工具、EVC超频工具以及NORTON公司的两款旗舰级软件NORTON Ghost、NORTON Anti Virus。虽说现在盗版成风,但是白来的东东总比自己花时间下载或卖光盘来得容易吧。 我们对这两款主板在综合性能和3D处理方面进行了简单的测试。
测试环境如下:
CPU:Pentium III 800EB
内存:GL-2000 128MB PC133 CAS=2
硬盘:IBM 75GXP 30G
显卡:七彩虹霹雳9000III NVIDIA操作系统:Windows 98英文版DirectX 8.0英文版
测试软件:CPUMark99,WinBench99,3DMARK 2001
CPUMark99得分 Winbench99 v1.2
CPUmark32 1880 1840
FPU Winmark 3510 3500
High-End Disk Winmark99 15880 15700 3Dmark 2000
分辨率 1024X768X32
得分 4757
总的来看,泰铭的这款815ep表现的还算不错,从产品的设计上我们深深感到了厂家追求实用,不求奢华的作风。800多圆的价位也比较复合实际,优异的稳定性、方便的超频功能、超值的随机软件、对用户的贴心设计是它的亮点。内置的AC-97声卡还有助于用户降低整机成本。3SLAP是注重性价比的主流用户的不错选择。
