漫步者S5.1多媒体影院系统最全面测试（中）
【原创】阅读
人次
2001年06月28日20:13
【文章简介】
在上篇中我们仅仅介绍了S5.1看得到摸得着的一些特性，那么中篇里我们将把S5.1开膛破肚，从内部谈谈S5.1那不同寻常的设计与做工。
(6046 字)
在爱德发网站上有一篇详细的解析报告《揭开S5.1神秘面纱——图片详解》，从中我们可以管窥S5.1的实力。
除此以外，我们着重谈谈某些爱德发官方文章中没有提到的细节。 扬声器单元 ◆ 低音单元

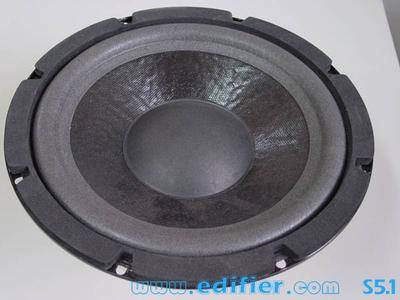

对于家庭AV影院，尤其是流行的AC3或DTS5.1系统，我们发现除5件套主音箱外，常常配有.1——即专司其职的超低音音箱，俗称“低音炮”，用来营造《阿波罗13号》升空时强烈的气浪声，《鬼入侵》中令人窒息的阴森气氛，《U571》中扣人心弦的深水爆炸声等惊心动魄的音响效果。在影院中，声压级达到105dB，低音效果用震耳欲聋来形容也不为过。说了这么多，一句话，低音音箱在AV渲染气氛必不可少也是最重要的手段。当然，家庭影院中的低音炮“炮口”多是10寸以上，这是因为小口径单元低频量感（音量声压）等均有所不足，无法很好表现20Hz～200Hz这一频段的声音。 喇叭是最重要的发声器官，就和人声带类似，靠扬声器后面的磁钢（产生磁力）推动动圈式盆体单元振动（空气）发音。我们在上篇中提到，喇叭单元的体积（容量）与磁钢大小对音量及音频下限都有很大关系，磁钢大（磁力强）驱动力强，配合长冲程大单元振幅大，因此声音频率范围广，能发出较低的频率。通常来说，好的8寸单元能发出40Hz～50Hz的低音，这10Hz的差别就是设计师的功力所在，当然，大家想从8寸的低音炮听到“令人灵魂打颤、心态彭湃”的30Hz左右的“超超重低音”（比如《侏罗纪公园》里霸王龙从遥远丛林中穿过来具备穿透力的脚步声）也是不可能的。漫步者S5.1在低音喇叭上没有偷懒，采用了R501T相同的8寸防漏大磁钢单元，动态有力，收发自如。  仔细看看低音喇叭 我们看到，其专用的松压纸盆低音单元折环是又宽又厚的泡沫边，松软而容易驱动，纸盆较厚，表面涂覆了一些用于改善纸盆特性的添加涂料，用手指按下去，要费很大的劲才能推动，说明刚性好，低音的弹性决对不是弹棉花！同时可以减小大振幅时盆开裂现象。  内部解剖侧面图 我们审视一下其内部结构，是两腔式设计，内腔后倒相结构，容积足有惊人的33升，保证澎湃气流有很大的吞吐量，外腔能合理安置功放等物一举两得。从图来看，低音反射管道设计合理，能提升声音清晰度及整体工作效率。 但有个问题：倒相孔是等口径圆孔型，容易出现摩擦噪音，幸好S5.1还不是12寸喇叭，因此这种现象不是非常严重。 在低音炮内，内部覆满了一层吸音棉，其纤维细长，品质不错（有的吸音棉相当差劲，用海绵填充起不到应有的效果），配合不规则腔体能有效减低音染及谐振。 ◆ 中高音单元

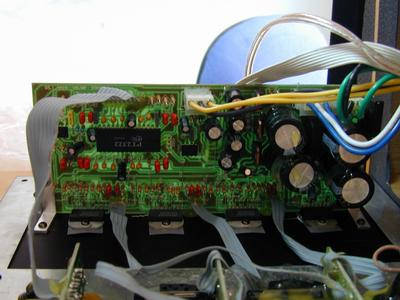

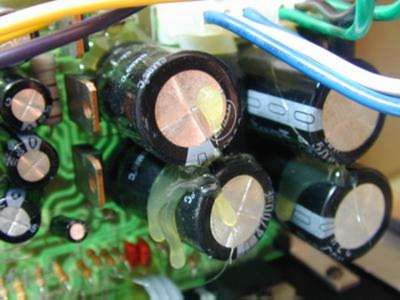

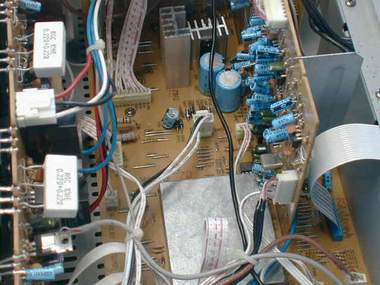

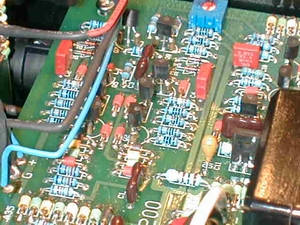

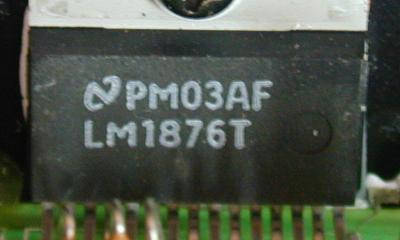

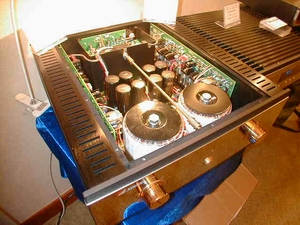

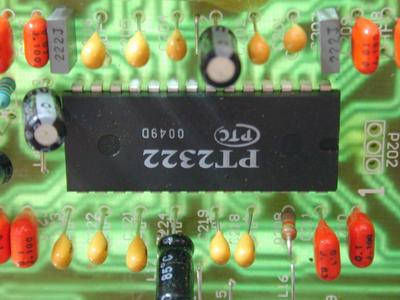

两分频设计的中高音单元比全频带普通扬声器的频率覆盖特性要很多，相对于全能型的扬声器高不上去，中频密度低的缺点，这种设计更符合音乐欣赏的需要。从内部做工用料判断，我们初步认为卫星箱素质绝对不亚于漫步者自己的1800。打个比方，箱体MDF较厚，内部连线也是金银线，较粗的线材能保证信号不失真，减少衰减。至于丝绢膜液磁球顶高音单元，4英寸复合纸盆中低音单元和CBB分频电容的特点已经是老生常谈的东西，在此不多介绍。 功放模块的五脏六腑 我们认为漫步者S5.1为了提供总数达240W（低音炮90W＋25W×6笔者注，其中有一路闲置）的有效功率，其电源部分和运放部分的设计在原来R501T的基础上有很大的提高。口说无凭，且让我们打开任意一台高档的功放，看看它们的内部电路，从基本元件与S5.1作个对比：     以上并非S5.1内部功放电路！ 我们可以看到，整个功放电路由电源部分（包括变压器、散热片、整流部分、滤波和稳压电路等）、运放部分（集成电路功放模块、净化信号的电容丛）和控制部分（遥控电路、音量调整电路、信号反馈电路）等组成，各个部分模组化设计，泾渭分明，然后通过信号连接线或电路板有机组合在一起。 S5.1也采用了300W的大型环形变压器（简称“环牛”），这是一般高级功放中常用的电源解决方案（比如第一张功放图中后面有两个硕大的圆形物），除了提供整机工作电压（电流）外，应该有充足的储备功率，高档产品的储备功率常常达到总功率的60％以上，就目前水平而言，S5.1无疑是国内同类产品中最好的。（这句话要说俺是枪手，俺将无话可说） 在输出功率方面，S5.1充分照顾到各方面的需要进行分离多路输出整流，为了给功放提供充沛的能量，我们看到2组四个巨型的电解电容，耐热85℃，容量6800微法，虽然比不上12000微法高级红宝石滤波电容，但仍然比前辈R501T好很多。所有的音响发烧友都知道它对音质意味着什么，我们期望在漫步者更高端的产品中见到发烧级元件。  大容量电解电容 就个人感觉而言，S5.1电源部分处理明显超出以往的设计，是一大进步。 功率放大部分依然是成熟的集成电路功率放大器，低音通道采用ST意法半导体公司目前最顶级的功放ICTDA7294，6个卫星箱通道使用3片美国国家半导体公司的LM1876。7294是著名的大功率功放，能长期保持100W的充沛体力工作，虽然信噪比略低（75dB），但用于对精确度要求不是甚高的低音恰好是门当户对。  很有名的LM1876 双声道功放ICLM1876相对于1875在功率上又有了新的突破（25W×2：25W），是很多音箱功放中经常使用的芯片，换言之，一片1876可以替代两片1875，从而在设计上更加简约方便，也容易控制各声道的均匀性。前级运放呢？当然也不会弱，美国德州仪器公司的运放ICNE5532，声音具备温暖、信噪比高的特点，我们常在漫步者中档音箱中见到它的靓影。有人可能会问：为什么漫步者不用最好的OP××系列运放呢？我想，出于成本的考虑，还有与S5.1的定位有关，毕竟AV不是HiFi，要考虑性价比的。 我们可以看到，整个功放电路板布线合理清晰，做工较好，环氧玻璃纤维电路板上满布橘红色的CBB优质电容和黄色的钽电容，用料猛，要知道，比普通廉价电容要贵一倍以上呢！仔细观察背面，SMT表面贴装工艺以及整齐的焊脚处理充分说明了漫步者的技术实力，所有的电路分布和元件安装方面都遵循信号线走向最短、信号干扰最小的原则。  半透明电路印刷板基厚实（有1.5mm），其铜箔径直弯延走向清晰可辨  S5.1采用微电脑数字控制系统，精密数字电位器（能够精确到1dB），上图就是电子音量控制IC芯片。实现对主音量60级调节，可以微调前、后、中置、低音声道的音量大小，范围为＋－7共计15级，每级为1个dB；主声道的高、中、低音的调节范围为＋—7共计15级，每级为2个dB。同时S5.1还设定了五种放音模式：Normal模式为普通模式，DVD模式更适合看影碟，Music模式更适合音乐欣赏，Game模式更适合玩游戏，User模式供用户自定义。另外开关机音量淡入淡出、断电记忆功能，使用户在开机时音量自动从0很快提升到上次关机时的音量状态，关机时音量很快减小到0，既方便易用，又避免了开关机时的冲击声。我们可以看一下VFD显示屏，比R501T提高的地方是能显示两位变化，其精度控制更精确。我们来看一下屏幕变化，很漂亮喔：  对S5.1功放部分提提意见：功放屏蔽做得不是很好，这一点希望厂家予以改进 其他细节： 漫步者箱体采用了接线夹，而没有用接线柱并不是有些网友提出的低档化表现，对于音箱来说，接线柱输入的确有牢固和线材匹配方便的特点，但像有源功放输出如果不用接线夹会造成接线拥挤和干扰的问题（靠得太近线很容易搭在一起）。S5.1线夹的弹簧还是很好的，并不是市面上那些廉价的产品。 箱体制造工艺很精细，除了面罩内部木缘不平滑外，无论是色彩搭配还是做工都很出色，内部丝丝合扣，各部分紧固异常，不会松动。 我们把S5.1和R501T做个对比，就能明确看出两者的区别，知道为什么S5.1不仅仅是R501T的升级版
| |
漫步者R501T
|
S5.1* |
| |
低音炮 |
30W（8寸纸盆） |
90W（8寸纸盆） |
| 功率(RMS) |
中置 |
8W（3.5寸银笛全频带喇叭） |
25W（4寸复合纸盆单元＋1寸丝绢膜液磁球顶高音单元） |
| |
卫星箱 |
6W×4（同上） |
5W×4（同上，一路闲置） |
| 总功率 |
62W |
240W |
| 外观 |
一般 |
出色 |
| 细节 |
一般 |
良好 |
| 内部设计 |
良好 |
出色 |
| 工艺 |
良好 |
出色 |
| 接口方式 |
5.1 |
5.1（可升级为EX6.1）* |
| 操控方式 |
红外遥控 |
红外遥控 |
从上表可见S5.1完全是为PC影院目的和小型家庭影院作准备的，在欣赏大片时90W的低音炮有足够能力震撼一下了。从这款音箱上也可见漫步者从有源向AV迈进的信心和决心。 *杜比数字6.1EX是6.1全分离声道环绕声系统，从本质上是从AC3基础上发展起来的技术，在原来5.1声道基础上增加了一个后环绕声道，这个新方案是认证杜比模拟和杜比数字的杜比实验室与认证THX标准的卢卡斯公司共同提出的。EX虽然只是增加了一个环绕声道，但在定位感、移动感、包围感和真实感上又有了明显的改善和增强，大大提高了整体声场效果。比如有一架飞机在后方左右移动，原来感觉生硬突然，现在有了过渡明显感觉效果大不相同。对于S5.1来说，只要配合内置EX6.1解码的功放或解码器或DVD输出就能超前享受6.1的美妙感受。
