支持双Socket370　CPU精英D6VAA-RAID

【原创】阅读 人次
2001年05月19日18:20

大家可能对这块主板不太熟悉，俺就先给大家介绍一下吧。这是一款支持双Socket370 CPU的主板，主板的北桥使用的是694X，这可是支持CPU SMP以及PCI 4分频的哦，南桥芯片则是支持双通道UDMA100的686B。同时这块主板还板载了一块支持ATA100的IDE-RAID芯片High-Point370。

包装内的说明书、驱动光盘、以及支持UDMA66的硬盘线和软驱线等都非常齐全。说明书非常详细，包括CPU的安装，以及风扇到各种跳线以及BIOS的设置还有驱动程序的安装等等等等都有相应的说明，但整本说明书中找不到一个方块字，比起某些翻译得很差的中文说明书来，还是这样更能使人明白其中的意思，但是对于英文不好的用户来说是个不小的麻烦，因此最好的方法是中英文并存。

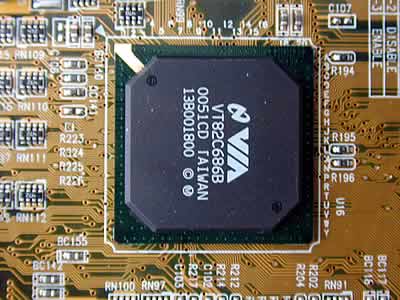

超级南桥686B是VIA最近时间不长南桥芯片，比起它的前身686A来，最大的改进就是加入了对UDMA100的支持，这样一来例如IBM 60GXP、迈拓金钻六代等支持UDMA100的硬盘终于也有用武之地了，在686B发布之前绝大多数主板都是通过附加的磁盘接口控制芯片，比如HIGHPOINT 370、PROMISE 20267之类来支持UDMA100的，但是这样就不可避免地带来了成本方面的问题，增加的这部分成本还是要由用户来承担。这块主板因为支持RAID，所以也有HPT370芯片，当然并不是为了支持UDMA100而设计的。我们完全可以它们来组建一个小型初级服务器。

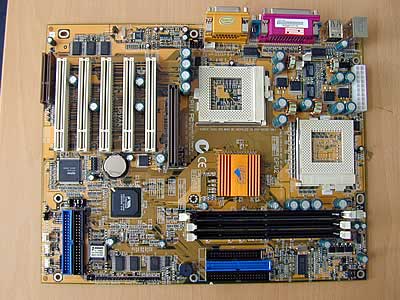

这块板子有一个AGP4X、五个PCI、一个CNR插槽和三个DIMM内存插槽，最大支持1.5GB内存。当然还有两个SOCKET 370插座，可以同时插入两块INTEL 赛扬、PIII或CYRIX的CPU，但是如果只有一块INTEL的CPU的话，那么一定要插在第一个CPU插座上；而只有一块CYRIX CPU的时候，则必须插在第二个CPU插座上。在AGP4X插槽上方的是第一个CPU插座，位于主板最上面的那个才是第二个CPU插座。

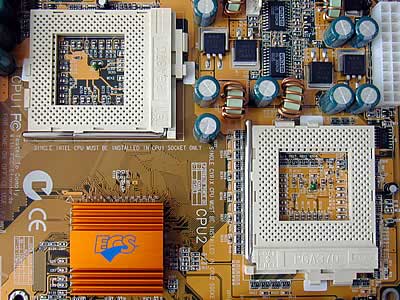

为了保证两个CPU的稳定工作，这块主板在用料方面还是很下工本的，两个CPU插座均为独立供电，所有与供电电路相关的元件均是双份，包括稳压管、线圈什么的。虽然有这么多元件，却不会影响到包括涡轮风扇在内的那些巨型风扇+散热片的安装。

因为现在新出的主板绝大多数都支持STR（STAND TO RAM），而在STR状态下内存插槽是带电的，此时绝对不能拔出或插入内存条，否则将引起严重后果。所以此主板在内存插槽的旁边设计了一个小小的指示灯，用于表示内存的工作状态，如果它亮起来了（红色），就表明内存是带电的。

对于CPU频率等方面的设定，既可以开机进入BIOS中进行软跳线，也可以直接在主板上以硬跳线的形式设定，并且几乎所有的跳线都在PCB板上有相应的说明。这样即使在使用一段时间后说明书找不到了也没有多大关系，照着主板就可以搞定一切了。

而且像HDD LED、POWER LED、POWER SW等等这些插针也有一些和其他主板不一样的地方，就是这些插针是一横排状。这样做的最直接好处就是连线的时候比较顺手，基本上不会发生接错的现象。

这块主板通过HIGHPOINT 370磁盘接口控制芯片来支持RAID功能，HPT370芯片所管理的两个IDE通道的数据传输情况，可以通过旁边一个叫“HPTLED1”的插针所连接的指示灯来显示。这样做可以更清楚的显示硬盘的工作状态，到底是接在686B上的硬盘在工作，还是High-Point上的硬盘在工作。但是很多机箱都只有一个硬盘灯，所以只能舍去一个啦，或者把电源灯插在这上面也是可以的啊。

因为此主板支持RAID功能，所以我们完全可以用它来组建一个小型的服务器。再加上双CPU的能力，效果一定相当棒。这块主板的价格现在已经下调到了840元，比以前的999便宜了不少啊。
