KL-133整合型芯片组主板来啦--磐宇KL-133M主板介绍
【原创】阅读
人次
2001年04月06日18:44
【文章简介】
在SIS公司的几款整合型主板推出后，VIA也随之加快推出它最近新的socket462整合芯片组kl-133的进程，今天就为你介绍基于该芯片组的主板：磐宇KL-133M... (1896 字) |

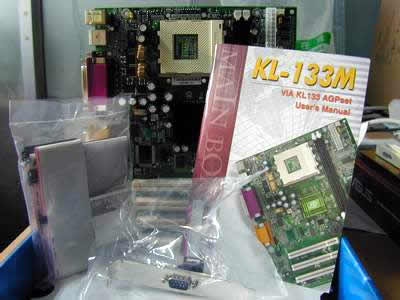

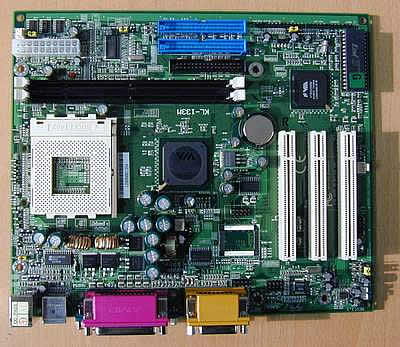

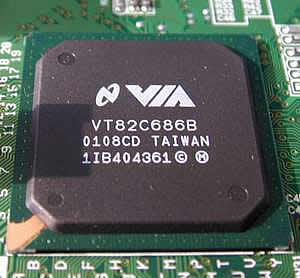

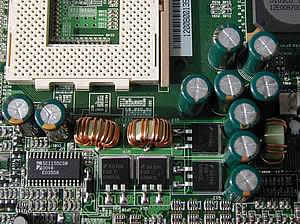

整合型主板已经成为低价产品追求性能最好的解决方案，也是未来低价电脑的一个发展趋势。目前，支持socket370系列的MICRO ATX整合型主板已经是满天飞，芯片组也多如毛牛。但socket462大营中真正的整合芯片组还寥寥无几。在支持AMD 毒龙和雷鸟CPU的KM-133组芯片组上市后，最近新的socket462整合芯片组kl-133也准备上市，以抢占低价市场。而在两个月左右之前，笔者曾为大家介绍过一款采用KL-133芯片组的整合主板---磐宇KL-133M，那时我们所评测的还是工程样板。而事搁两个月，真正量产的磐宇KL-133M终于展现在我们面前。KL-133芯片组是VIA真正基于支持socket462平台的整合概念芯片组，内置savage4显卡(2D内核为savage2000)，基本上KM-133与KL-133相差无几，唯一的区别仅在于KM-133芯片组中，北桥芯片VT8365支持AGP，而KL-133芯片组中的VT8364则并不支持AGP。 经过一些日子的实际测试，磐宇KL-133M终于得到量产。据笔者所知，目前采用KL-133芯片组的整合主板还为数不多，可见磐宇对整合市场的观察非常敏锐，出手相当迅捷。与先前我们所测试的工程样板相比无任何的差别，不过包装等都已经一应俱全了。(磐宇KL-133M工程样板送测时只有裸板一块，别的配件都没有提供)。  磐宇KL-133M主板布局一般，没有什么亮点。采用4层PCB的绿色印刷电路板空闲了一些，显得有些空旷。而做工方面却非常的下功夫，选料精良。这点也明显的可以看出，整合主板在线路布局时，由于对系统要求并不苛刻，减少了一些元件。但为了系统的稳定，用料上还是同主流主板一样非常严格，毕竟整合主板要的就是稳定，低指标的元件并不能满足这点。  请看下图，这是磐宇KL-133M所采用的KL-133芯片组。北桥为VT8364，而南桥为686B。整合虽然性能上有些许的损失，但为了保证系统基本配置与主流接近而并没有采用686B南桥的上一代产品---686A。这样主板就可以支持目前主流的各种ATA100接口硬盘，并可以完整的发挥硬盘的性能。而北桥VT8364与KM-133所采用的VT8365最大区别仅仅在于是否支持AGP。KL-133的诞生并非无意义，对于一般家用办公等日常事物，根本就不需要顶级的3D显卡，板载的显示核心---savage4完全可以胜任，而AGP插槽则是为了今后升级留出充分的空间。  北桥VT8364  南桥686B 对于雷鸟和毒龙这两位功耗“高手”，供电系统的重要性可想而之。如果不能提供良好的供电电源，对整体系统稳定性将是一个非常严峻的考验。磐宇KL-133M对电源供应考虑的也非常周到，10颗2200微法电容加上优质的率波线圈，完全可以胜任雷鸟和毒龙对供电系统的苛刻要求。  磐宇KL-133M有两种规格，但都基于同一板型设计。一款带有硬声卡CT5880(创新中档价位的四声道声卡，比起AC97规范的软声卡优势之处不言而喻)，另一款则采用AC97规范软声卡。而我们这款磐宇KL-133M是只集成了AC97规范软声卡。下图所看到的就是空焊的硬声卡位置，当然这两个版本产品之间的成本差距还是比较大的，出于对市场的考虑，暂时我们还没有看到磐宇带有CT5880硬声卡的产品。  由于主板集成显卡，原本属于COM2口的位置留给了视频输出接口。磐宇KL-133M上的COM2接口也并没有被取消，而是以插针接口的形式放置在硬声卡空焊位的上方，并且在主板附带的配件中也提供了一条COM2口连接线。   主板的北桥VT8364在工程样板送测时还是赤裸裸的，没有任何散热装置。而这次所拿到成品中，我们发现北桥VT8364已经被一个黑色大型散热片覆盖，在实际使用时，效果非常显著。不同于其他主板所采用的北桥散热片，磐宇KL-133M提供的是经常在一些显卡上看到散热片(笔者想不出叫啥好)，实际使用中温度也得到了有效控制，在一定程度上加强了系统的稳定性和寿命。  主板性能介绍： ·200MHZ 前端总线，支持 AMD athlon/duron 550MHz~1.3GHz+ 自动调整 ·两条DIMM插槽最高支持1GB pc133/pc100/vc133 sdram内存 ·支持 DMA/100 二个IDE接口，最大支持四个IDE设备 ·内置2D核心为savage2000的savage4显卡，共享系统内存作为显存 ·无AGP插槽，三个pci插槽； ·板载AC97声卡 ·支持网络唤醒
磐宇KL-133M是目前市场上最早一批推出基于KL-133芯片组的主板之一，相对优异的性能是否会被市场所承认，还需要一定时间的等待。不管怎么样，对于想利用毒龙来构建低价家用或者办公系统的用户来说是个非常好的选择。
【作者：小熊在线－OVERLOAD 北京】 版权作品
未经许可 请勿转载
|
