技嘉6vx7-1394主板--带火线(IEEE1394)的主板
【原创】阅读
人次
【文章简介】 使用694X芯片组的GIGA-6vx7在市场上已经存在了一段时间，在PRO266推出之后694X已经显露老态（当然对于SOCKET 370+SDRAM的使用组合并不算过时，且仍是VIA对应SOCKET370 CPU的主板的主力，况且还有686B的支持），技嘉推出的6vx7-1394主板在6vx7的基础上增加了IEEE1394接口，成为了一个人们关注的新焦点... (2735 字)
这款GIGA-6vx7-1394的前身——GIGA-6vx7系列已经不是什么新产品了，而其系列所采用的694X芯片组也是VIA的骄傲，在市场中取得巨大的成功就很好地证明了这点。而到今天，694X似乎显得有些苍老，PRO266芯片组的虎视眈眈，似乎在暗示着历史交接的工作已经开始了。而作为一个成功的芯片组，毕竟是有自己巨大的优势，而686B的诞生，无疑延长了694X的寿命(似乎694X还没有苍老到BX的地步)。另外值得一提的是1394火线,今天我们所介绍主板的一个亮点。
USB的广泛应用使原本认为势必会取代现行接口的IEEE1394黯然失色，但其优异的性能和高效被各专业领域所认可并应用。相比于USB来说,其高昂的价格相当的惊人，因为USB几乎可以忽略不记成本，这是IEEE1394最致命的缺陷。但传输速率上IEEE1394却拥有绝对的优势。（注：IEEE 1394可以支持400Mbps数据传输速度,具有高速性和实时性.支持异步传送和等时传送两种模式,而等时传送模式专用于实时地传送视频和音频数据。IEEE1394接口还允许接点菊花链(Node DaisyChain)和接点分枝,实现混合连接.同时,通过协议时序优化(Protocol Timing Optimization),可实现更高效率的网络结构.另外IEEE1394还可以支持带电插拔和即插即用。）这也是为什么在家用市场USB被定义为标准接口，而IEEE1394只能被专业领域所认同的原因了。但随着数码相机等这类原本属于专业领域的器材由于成本逐步的下降，广泛的应用，渐渐被转移到家用市场。而购买一块单独的IEEE1394卡价格并不便宜。据笔者所知，最便宜的IEEE1394卡需要400多元！这也正是为什么USB与IEEE1394之间最大的差距。而这次技嘉推出的GIGA-6vx7系列产品GIGA-6vx7-1394正是看好这片独到的市场，在主板上集成了IEEE1394控制IC。这一举动无疑会给厂家带来不小的收益，但得到更多利益的还是消费者。

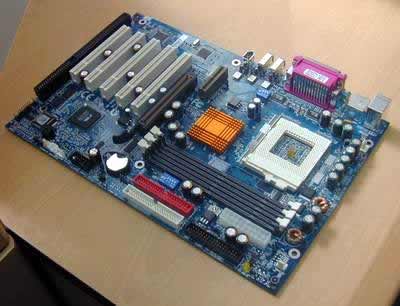

GIGA-6vx7-1394这块主板与以往技嘉的主板一样采用了深蓝色4层PCB，如同深蓝色的海水一样，给人一种祥和，高贵的感觉。主板做工非常的精细，30.5X20.3 cm的板型也不会被机箱的狭小空间所约束。
与先前推出的GIGA-6vx7相比GIGA-6vx7-1394南桥更换为686B，使得该主板支持ATA100模式，性能得到了有效的提高，也延缓了694X芯片组的衰老。
主板的供电系统并没有采用三项供电的设计，但也完全不必理会。其率波线圈采用平躺的方式放置，这还是比较少见的，好处是能够更平滑的进行供电率波作用。供电摸块采用的电容也是优质的1200微法电容。当然，这些元件在用料上没有那么夸张，毕竟这款主板所能支持的P3(该主板最高支持150外频、8倍频)完全不会用到如此的高功耗。这些简单的节省也并没有带来品质的下降，同时价格也随之下滑，可谓好处多多:P
在内存DIMM插槽的一边，紧紧的贴着ATX电源接口，虽然在插罢上没有什么太大的阻碍，但实际使用中有些不方便，走线的位置如果能调整一下也许会更好。

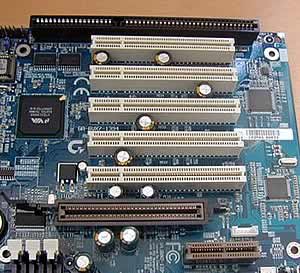

GIGA-6vx7-1394主板在扩展插槽方面，采用了5PCI、1AGP、1AMR、1ISA的设计，其AGP插槽也带有固定支架，可以非常稳固的安装显卡。PCI插槽并没有采用共享设计方式加入第六条PCI插槽，原因是由于中断等各种资源有限，主板不仅加入了对IEEE1394火线的支持，况且AMR和ISA也需要占用一些系统资源。如果加入对第六条PCI插槽，只能采取共享中断式的设计，并不实用。依笔者之见目前个人用户也没有那么多PCI设备需要扩充，对用户而言实际上少了条PCI并没有什么损失。
这块主板并没有集成软声卡，也没有加入CREATIVE中档价位的CT5880做为板载的设备。毕竟这样做会近一步造成成本的上升，也体现不出这块主板的优势了。而IEEE1394火线的三个外接接口就放置在原本属于声卡输出的地方，致使GIGA-6vx7-1394从根本意义上已经不能够完全符合PC99规范中的内容。
而这三个IEEE1394接口做的很有意思，其中两个与其他输入/输出设备放置方向一样，而第三个则是直立的。实际使用中如果没有机箱后面输入输出档板预留的位置，安装上非常不便，如果能做成插针在加一块子卡的话这些问题也就迎刃而解了。这是另我们遗憾的一点，也是设计上唯一感到有缺陷的地方。而IEEE1394控制主副芯片被放置在PCI槽的外侧，目前许多IEEE1394卡采用的就是GIGA-6vx7-1394上所附带的这两块芯片，型号分别为OAARDXI TSB41LV03A和TSB12LV26 CA-06ARKET F731652A。
IEEE1394接口
OAARDXI TSB41LV03A芯片
TSB12LV26 CA-06ARKET F731652A芯片
规格介绍：
支持 INTEL Socket 370接口CPU以及相兼容产品
最高支持8倍频以及150MHz 外频
自动侦测CPU电压
支持DRAM PC-100、PC-133 SDRAM和VCM SDRAM最大1.5GB内存
提供1 x AMR、1 x AGP4X、5 x PCI、1 x ISA
支持Ultra DMA33/66/100模式
支持IEEE1394设备
测试：
测试系统：
CPU： P3-800EB
主板：GIGA-6vx7-1394
内存：128M PC133
显卡：ON-DATA 7000+
操作系统: windows98se(4.2222a)
其它略
测试软件：
WinBench 99、superpi、sisoft sandra2001SE PRO、WinTune

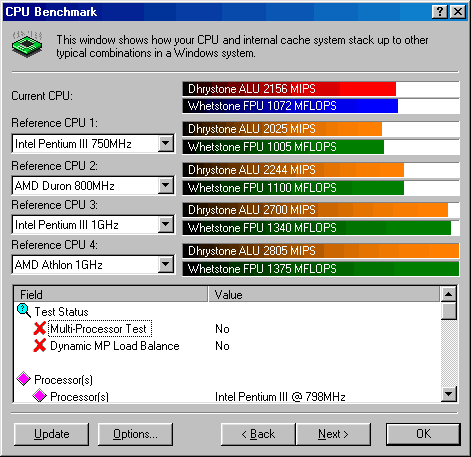

CPU benchmark测试：

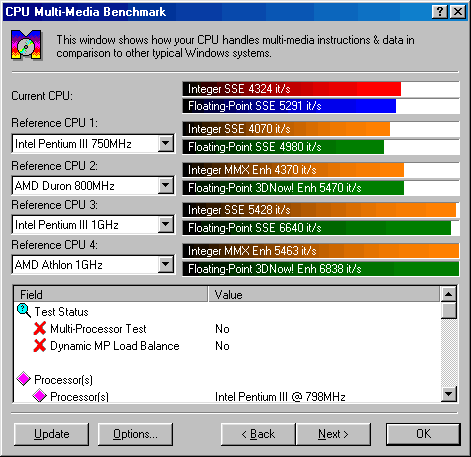

cpu multi-media benchmark测试：

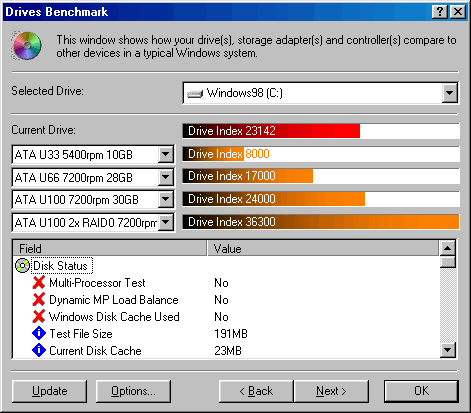

drivers benchmark测试：

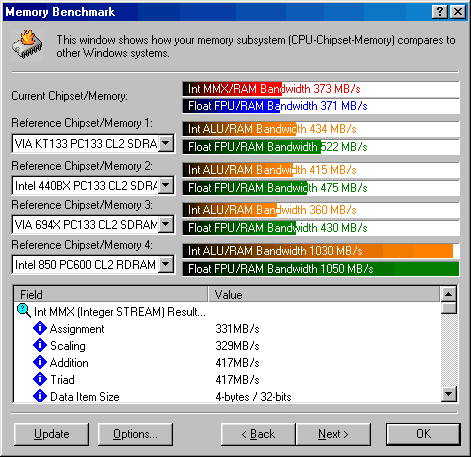

memory benchmark测试：
WinBench 99测试：
WinTune测试：
CPU Integer 2351.462 MIPS
CPU Floating Point 918.5585 MFLOPS
Memory 1787.261 MB/s
Cached Disk 142.5028 MB/s
Uncached Disk 4.518871 MB/s
superpi测试：104万位
2分46秒
总结：
测试结果与以往的694X主板相差无几，但在磁盘性能上由于采用的是支持ATA100的686B南桥，所以在得分上提高不少。其他几项也是各有所长，整体来讲性能一般，毕竟属于一款较老的产品，在性能上能有如此的表现已经非常不错了。由于测试非常仓促我们没有足够的准备时间，无法拿到IEEE1394设备，所以在整个测试中我们没有对IEEE1394进行测试。等拿到IEEE1394设备后，我们会尽快将其补上。这款6vx7-1394主板最大的优点是做工好，板载IEEE1394火线，以低价格提供高性能。缺点是IEEE1394接口连接不很方便，而且其中一个接口更是由于直立向上的原因，在连接设备时更显不便。总的来讲以板载形式提供了IEEE1394火线，性价比还是相当诱人的。
