ELSA-视频输入输出子卡介绍

【原创】阅读 人次
2001年03月01日11:28

　　从很早以前就有厂家在显示卡上集成了视频输入和输出的功能，但是由于芯片过于简单，并且没有硬压缩功能，而且当时的CPU主频不够、硬盘的存取速度也太慢，录制AVI或即时软压缩时效果惨不忍睹，所以并不是很流行。一直到前两年随着各种带视频输入输出+RivaTNT显示芯片显卡的出台加上赛样300A OC 450的风行，即时压缩VCD已经不再是高不可攀的了。现在好了，电脑上的CPU主频动不动就是800、900M甚至1GHz，硬盘也从ATA33升级到了ATA100，再加上廉价的SCSI方案－Raid，用这些只带有简单视频功能的显卡也可以即时采集质量较高的AVI了，甚至还可以即时压缩Mpeg4。

　　但是从Geforce2系列的显卡开始，由于电路的需要，视频输入输出部分就不再集成在显卡上了，而是以子卡的形式出现。今天笔者要给大家介绍的就是这样一块子卡－Elsa Gladiac Video Module。

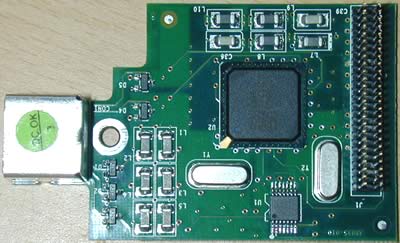

　　这块子卡只有一个有点象S-Video的接口。

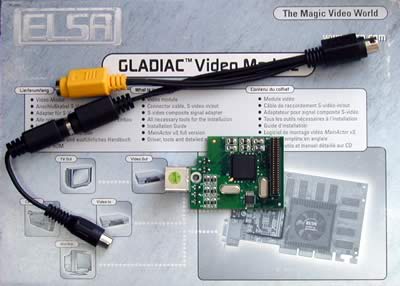

　　副赠的专用线上分别有S-Video IN和S-Video OUT的接口，而且还总送了一根S-Video转Video的转接线。

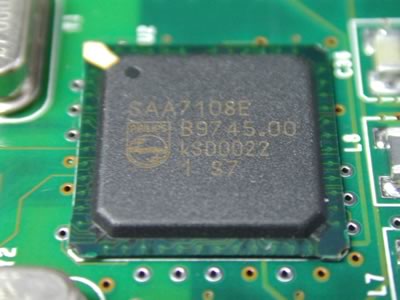

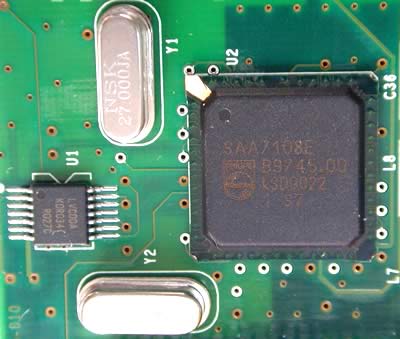

　　这次Elsa使用了菲利普的视频芯片。

　　在包装盒和说明书上都清楚的写着不仅适用于Elsa的显卡，还可以在其它品牌的显卡上使用，当然必须是Geforce2系列的。笔者在Elsa以外的几块显卡上进行了使用，的确没有发现什么问题。

　　下面笔者就把这块子卡的具体使用情况给大家做个介绍。

　　在附带的光盘中除了驱动程序之外还有一个叫MainActor for Windows v3.5 full的东东，从它的名字就可以看出来它是一个可以采集和编辑视频文件的软件，而且Elsa赠送的还是完全版。

　　我们要使用的就是videoCapture了。

　　首先来说说笔者使用的平台吧：

　　　CPU：PIII500E
　　　主板：MSI BX Master-R
　　　内存：kingmax128M-PC133(pcb1.2)
　　　硬盘：迈拓30.7G(ata100、7200、2M)
　　　显卡：Elsa Geforce2MX白金版＋视频子卡
　　　操作系统: windows98se(4.2222a)

　　使用软件：Windows Media Player6.4，MainActor for Windows v3.5 full，并且装过了Mpeg4的补丁。

　　动态视频的来源用的是一台Sony Hi8的摄像机进行放像。

　　在经过多次试验后笔者找到了不压缩和压缩方式下比较合适的分辨率，，并列出下表供大家参考：（捕捉视频时间均为30秒）

分辨率 压缩方式 丢帧数 文件大小 KB/秒 320X240 16位 无 0 104,850KB 3495 384X288 24位 mpeg4 9 1185KB 39.5 640X480 16位 无 83 161,497KB 5383 640X480 24位 mpeg4 126 2730KB 91

　　再给大家看看抓下来的AVI的截图

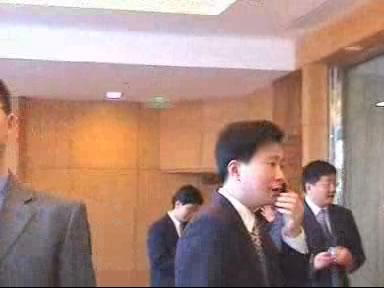

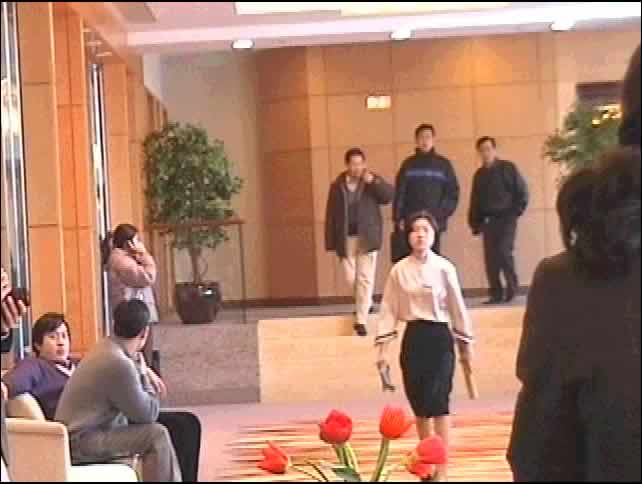

　　这两张图分别为384X288 24位和640X480 16位的视频截图。

　　从表中可以看出，在较低分辨率下压缩不压缩都可以基本上很顺利的完成，而在高分辨率的时候就不行了，画面非常的不连续。这主要是因为硬盘虽然是ATA100的，可主板上只有ATA66的IDE接口不能完全发挥硬盘的性能，再有就是CPU的速度也慢了一点，如果用PIII800EB或者换一套雷鸟1G系统的话，我相信在即时压缩mpeg4时会有很好的表现。

　　当然，这块子卡除了能够当廉价的视频捕捉卡以外，还有一个大用途那就是充当廉价的电视卡。只要把家里面原先淘汰的VHS录像机的AV输出接到这块卡上就可以通过对录像机频道的切换来看电视了，在配合副赠的MainActor就可以把好看的节目录制到硬盘上，供自己随时观看。再有个CD-RW什么的，把自己认为好的节目刻到盘上，这不就成了一套廉价的个人VCD制作系统了吗？而且随着CPU和硬盘的速度越来越快，到时候说不定就可以用这样的卡来压缩质量非常好高分辨率DVD呢。

　　总的来说这是一块性价比不错的视频子卡，虽然画面效果和功能上差了一点，并没有真正的硬压缩功能，但是毕竟价格便宜，而且不用占用PCI插槽。这块卡的价格是400元左右，作为家用级的视频输入输出设备还算是不错了。而且Elsa以后还是要把视频部分和显卡整合在一起，这样就没有像子卡那样的使用局限性了。

【作者：小熊在线－mx 北京】　　版权作品 未经许可 请勿转载
