音箱维修实例
【原创】
2001年01月20日13:04
【文章简介】
我使用的音箱是漫步者R800TC，这款音箱在低端音箱市场中属于性价比比较高的一种，它提供了比较好的歌喉（相对而言），同时还有比较低的价格，所以当年我对它一见钟情。而且一直使用正常，它也经常用它美丽的歌喉为我歌唱，但是时过境迁，现在它也闹起了毛病，这不最近她一直不能正常发音，每次打开音箱它就发出呜呜呜的声音，看来它也受到天气的影响感冒了，我得给它看看病了。
首先我们得分析一下原因，只要打开电源开关它就发出呜呜的声音， 说明和声卡及WINDOWS系统没有关系
，只能是音箱的原因；既然还能发出声音，说明喇叭单元出毛病的可能性不大；即使发出呜呜的声音也是间断
的，那么很有可能是接触不良。好的，初步找到了病根，我们就该给它动手术了。
图1

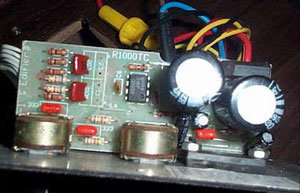

首先给它把外套打开，露出了它的"内脏"（图1），令我大吃一惊的是它的内脏居然是它的同门师兄R1000
TC的，看来R800TC和R1000TC采用的相同的电路设计，只不过喇叭单元不一样而已。 接下来我就开始寻找有可
能接触不良的地方，寻找的方法很简单，就是打开电源，然后用手把每个元件都触碰一下，看看能不能发出声
音。不过你可要先看好了交流电路，不要触电啊。经过我的仔细排察，终于找到了罪魁祸首，一小段作用不明

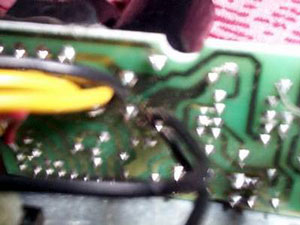

的导线（图2），它的背面是焊接到电路板上的，不过因为有虚焊，再加上使用的时间已经很长了， 造成电路
接触不良。当我把它和焊锡按在一起的时候，呜呜的声音就没有了，用WINAMP播放MP3也很正常； 当把它松开
的时候，呜呜的声音又出现了，看来它就是罪魁祸首了！
图2
接下来的工作就很简单了，用电烙铁把这个导线焊接好了就成了（图3），然后再开机，一切OK了。
修好了这个小BUG之后，我的本性又露了出来：很多文章介绍了打磨音箱的方法，也不难，就是换换电阻， 改
改电容之类的，以前我也没有时间打开这个音箱来试试，现在正好一块儿试试看吧。

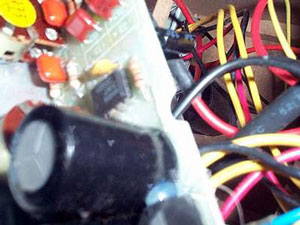

说干就干，首先要改造的是2个竖立的电解电容（图4），我要把它们换成WIMA电容，不过就在更换的过程
中，出现了一件让我大跌眼镜的事情：因为电烙铁的头部很粗，再加上加热的时间过长，电路板上的那层薄薄
的铜箔居然被焊掉了（图5），再重新打开电源，55555不出声了！这可如何是好？
本来想再把原来的电容接上，可是电路板坏掉了，原来的电容也没办法往上焊啊。怎么办呢？开始的打算
还不错，想要打磨音箱，没想到居然把它给破坏掉了。怎么办？怎么办？难道拿回去让厂商维修？不行，人家
肯定不会给修的。看来还得自己动手，静下心来仔细一想：电容在电路中是相当于断路的，也就是说是可有可
无的，为什么在这儿不行呢？那就说明在这个音箱电路中，这个电容是必不可少的。那么还有没有别的电路可
以和这个电容连接在一起呢？如果是的话这个问题不就迎刃而解了么！ 好的！想到这儿我又重新看了一下这个电路设计，经过仔细查找终于找到了一个可以让它重新发音的引脚
，只要我把一个电容的一脚和它相连，另一个脚和原来的焊点相连就能出声了。为了不再让电烙铁把铜箔焊掉

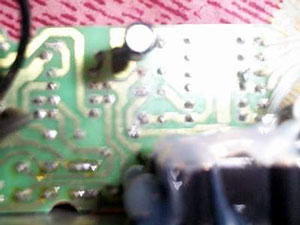

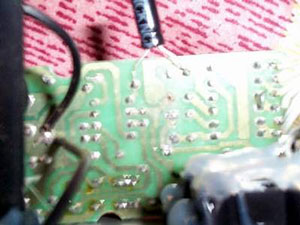

，我把本应该在正面的电容拿到了背面来焊接，直接和两个焊点相连（图6），如此一切OK了。 不过本来想打
磨音箱的想法也就泡汤了，只能留到下次再说了。
这次维修可以说很特别：一方面我把原来的毛病给修好了，但是同时又"修"出了新的毛病，不过还好最终
我把它们都搞定了。我想在这次经历中首先得益于我能够冷静下来仔细的思考问题发生的原因，这是很重要的
。因为我们要对这些电脑元件进行操作，稍有不慎就有可能造成损坏，电路板被焊坏就是一个例子；同时我们
还要注意不要盲目的进行一些改造维修工作，如果没有充分的把握和良好的准备工作，宁肯暂时不作业不要勉
强来做，因为这可能造成不必要的损失，因为没有合适的电烙铁而进行操作造成损失就是一个教训。
【作者：贵贵熊 山东】 版权作品
未经许可 请勿转载
|
