最酷的显卡-MX散热改装记
LOOK！What's this？哇赛！好酷的显卡啊（图1）！！想知道它是怎么做的吗？想知道为什么要这样打扮它吗？接着往下看啊！
图1：你见过这么酷的显卡吗？
其实这块显卡原来的样子不是这样的，它就是一块普普通通的UNIKA 小影霸 速龙6000 DH GEFORCE2 MX DUALHEAD显卡（图2），可是它怎么成了这个样子呢？是生病了吗？NO！原因是这样的： 这块显卡的超频性能不好，只能超到215/195， 严重影响它的性能的发挥，也严重影响我的情绪，所以我就对它加以改造， 不仅要让它的外表看起来酷，更重要的事要让它的内心COOL。为什么要内心COOL呢？ 这可是为了完成我的超频大业啊！
其实大家都知道，GEFORCE2 MX显卡性能的瓶颈在于它的显存带宽太小，而它的核心还是很强劲的， 不过这款显卡采用的是6纳秒的SAMSUNG显存（图3），超频能力一般，最高只能到195MHZ。我曾经用过WINFAST的GEFORCE2 MX，它采用的是HY的6纳秒显存，不过它却能超频到215MHZ，所以我对我的这款显卡非常的不满意， 决定对它加以改造。
图3：它采用的SAMSUNG 6纳秒的显存，超频能力非常一般。
由于GEFORCE2 MX的核心采用的是0.18um的制造工艺，所以它的核心比起它的前辈GEFORCE 256来发热量小的多，不过当我超频到215MHZ的时候，仍然能够感觉到它的PCB板的背面非常的热， 所以还是需要加强对芯片的散热。同时由于芯片的温度比较高，整个PCB般的温度也就上升了，这样又影响到了紧挨着芯片的4片显存，尤其是像这种MX显卡采用的小板设计，显存散热尤其必要，所以还需要对显存进行散热。目前比较方便的散热方法就是风扇加散热片，其实还有一种非常好的方法那就是水冷，不过因为这是一块小板设计的显卡，它上面的电容阻碍安装水冷散热器，没办法，我就只好还是用散热片了。
它原来所采用的散热片和风扇非常的小，而且设计不合理，散热片的高度太小了，散热效果非常插，所以我决定换一个大个的散热片和风扇。但是怎么固定又成了问题，我所采用的是CPU的散热片， 而显卡上又没有能够用卡子卡住的地方，这可怎么办呢？最后我想出了一个好主意，那就是用硅胶（图4：注意是硅胶， 而不是硅脂，硅脂是不能粘东西的，没有硅胶用密封胶也可以）把散热片和芯片给粘起来。
图5：这时已经打磨了几下的散热片，可以很明显的看出来它的底面非常的不平整。
打磨的时候要注意最好找一个非常平整的平面，然后把砂纸固定好了，用手拿着散热片在上面来回的磨。磨的时候手要均匀的用力，保证各个地方的受力情况是一样的，这样磨出来的散热片才能是平整的，要不然还是不平的；而且放砂纸的底板也要非常的平，我找的地方是我的漫步者音箱的侧面，看起来很平整的，你不妨也试试看。另外砂纸的度数要大一些，因为度数越大，它的砂纹越细，一开始磨的时候可以用粗纹的 ，比如100号的砂纸，磨一段时间之后换成300-500号的，最后如果有条件的话甚至可以用到1000号以上的， 总之最终的目的是为了把散热片的底面磨平。图6是我磨的散热片，不过很明显还不够好，还能看出纹理来。
图6：基本完工的散热片，不过还需要更进一步的打磨啊。
在磨好了散热片之后，接下来就该把它粘到显卡上去了，粘的时候要注意硅胶不能太多但也不能太少了，太多了容易流到显卡上去，虽然不一定会短路，但是至少不好看了；太少了当然就粘不住了，容易掉下来。最好先用一个平整的东西吧硅胶给磨平了，然后再往上放散热片。还有一点要注意：显存上的散热片的叶片方向最好顺着芯片上散热片的方向，也就是说让这两个散热片的叶片沿着一个方向。我是这样考虑的，风扇在显卡的芯片上，多余的风力就会吹出来，这样正好通过了显存上的散热片，把它的热量也带走一部分。可能也有的朋友会说吹出来的不是热风吗？我也想过这个因素，不过从实际的效果来看还是不错的，当然了我认为如果能有两个相同的散热片和风扇是最好的了，或者能有一个SLOT 1的大散热片效果应该也很好的。大家来看看我的杰作吧（图7，8）。
图7：显存上的硅脂稍微有些多了，流出来一部分。
图8：就是这两个电容阻碍了我安装水冷散热器，真想把它们给拆去！！
图9：这是已经做好了装到机箱里去的"壮观景象"。
图10：看起来真的很棒啊！不知道实际效果会怎么样呢？
图11：来个特写看看。
把这两个散热片都粘好了之后，大约过一个小时硅胶就凝固了，这时候才可以装到机器里去，看着它现在的酷样，我对这次超频充满了希望。
接下来看看正戏了--超频测试。首先进行的是核心的超频，以前用它自己带的小散热片和风扇的时候我最多把它超到215MHZ，现在给它换上了一个大个的散热片和风扇，它不会不争气吧！因为之前我已经把它的BIOS给刷成了WINFAST GEFORCE2 MX，驱动程序也是WINFAST的基于公版6.27的驱动， 所以我的超频工具就是WINFAST驱动自己带的SPEED RUNNER。既然以前能到215，现在我直接给它上到了220MHZ，呵呵！进入QUAKE III跑了一圈儿DEMO1，非常的稳定；接下来就到了225MHZ，同样的非常稳定；但是到了230的时候，问题出现了， 在玩QUAKE III大约5分钟的时候芯片因为过热而死机了， 看来芯片用风冷的话也就225MHZ了（比WINFAST的差一些， 我曾经把WINFAST GEFORCE2 MX超到245MHZ），相信如果能用水冷的话会好得多。 看来换成大散热片和风扇之后确实起作用了，比原来多超了10MHZ的核心频率。

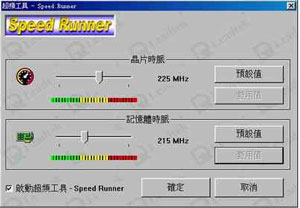

那么显存呢？前面已经说过了，MX显卡的瓶颈在于显存，最关键的还是要看显存的超频幅度。好！接下来我就对显存进行超频，这次我还是直接上到了200MHZ，比原来多出5MHZ，进入QUAKE III，跑了一圈儿DEMO1还是没有问题，而以前虽然也能超到200MHZ，但是进入QUAKE III马上就花屏了，看来有进步啊； 再接着试验，205MHZ，OK！210MHZ，PASS！！215MHZ（图12），也OK！！再往下到了220的时候就出现了花屏！ 如此看来它的显存只能到215MHZ了。其实这已经非常的出乎我的所料了，因为我以前认为：显存这玩意儿它本身的发热量就不大（曾经看过一篇文章说他的显存温度能达到50多度，我真的不敢相信那是真的），那么加上了散热片之后所能带走的热量也就非常有限，它所起的作用当然也是微乎其微了。但是真的没想到它居然有这么好的效果，比原来整整多出了20MHZ，比芯片的幅度都大啊，嘿嘿！又捡了便宜啦！！
图12：又捡了便宜了啊！！
超频是超上去了，但是它的实际性能怎么样呢？下面就是我的QUAKE III测试，测试平台：
Celeron 333oc 560
MIDA 6ABD
192MB APACER PC 100
IBM DPTA 13.6GB
NEC 40X CDROM
PHILIPS 107E
WINDOWS 98 SE 2222A+DIRECT X7.0
Quake III Arena DEMO1 HIGH QUALITY
测试结果见表1
表1:这是各种测试的结果，所有结果均为3次测试的平均值。
显卡
UNIKA DH
UNIKA
UNIKA @
215/195
UNIKA @
225/215
FASTEST
93.9
105.5
106.0
106 ． 9
800X600/16bit
82.7
92.1
93.9
94 ． 5
800X600/32bit
76.1
86.5
87.9
90 ． 1
1024X768/16bit
72.5
78.7
84.4
86 ． 7
1024X768/32bit
53.5
62.3
64.3
68 ． 4
1280X1024/16bit
52.1
53.2
60.6
63 ． 9
1280X1024/32bit
34.2
39.2
40.5
44 ． 6
从测试结果来看，超频真的是一件非常好的事情，GEFORCE2 MX显卡的瓶颈就在于它的显存带宽太小了， 原来默认的166MHZ时带宽仅仅2.7GB/S，当我们超频到215MHZ的时候带宽已经达到了3.5GB/S， 提升幅度达到近30%，而从QUAKE III的测试来看，在最高分辨率1280X1024/32bit下性能的提升大约是30%稍微多一点儿， 看得出来MX显卡的性能真的非常的依赖显存带宽，甚至可以说它的性能的提升和显存超频的幅度是成正比的。而如果只是超频核心的话（如显存195MHZ，核心从175MHZ提升到215MHZ）它的性能增长非常的小， 大约只有1-2帧的提升；而当核心频率不变，显存提升的时候（如核心175MHZ，显存从166MHZ提高到195MHZ），它的性能有了很大的提高，最多可以提高10帧以上，这就非常可观了。
你手里有一块MX显卡吗？它的超频性能理想吗？不理想！那么你还等什么，赶紧按照我的方法去超频你的MX去吧！！
什么？你手里没有MX 啊，正准备买！那好啊，到时候可一定要睁大眼睛买回来一块超频性能好的显卡啊。好了，如果大家还有什么疑问的话请与我联系啊：bearol@ fm365.com
【作者：GuiGui 山东 】 版权作品
未经许可 请勿转载
图2：这是它原来的样子，看起来是不是傻傻的。由于它采用了普通的散热片和散热风扇，所以超频能力不太理想。
